16年前的2003年7月16日，，，全亚洲凌驾50家电台同步首播周杰伦其时《叶惠美》的主打歌《以父之名》，，，约8亿人收听，，，便有了这716周杰伦日。
在今天这个特别的日子聊印刷机，，，缘起《Mojito》，，，这首周董的歌在2020年再一次刷爆了朋侪圈。
可以装Mojito（酒）的杯子/瓶子，，，可以携带Mojito味道的口红盖，，，就是今天印刷的主角。
丝网印刷（孔板印刷）

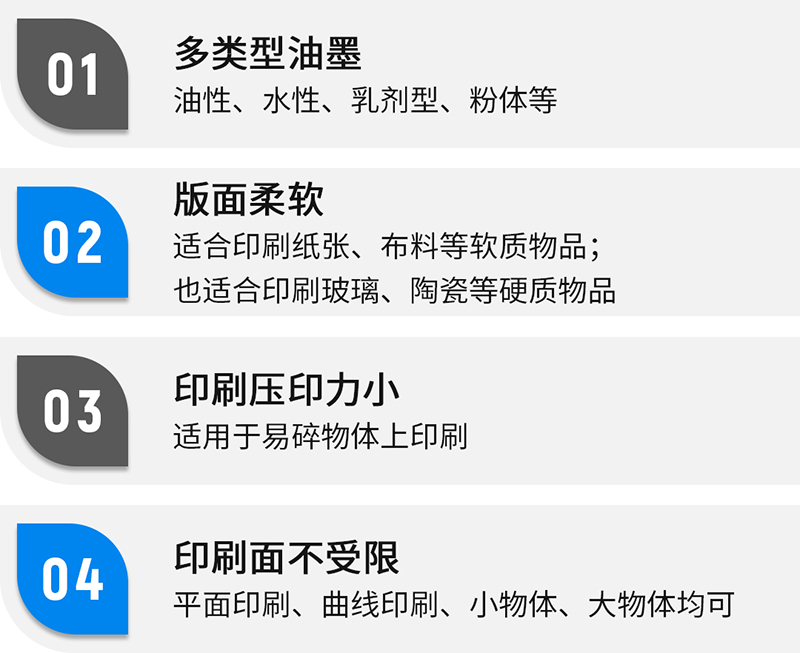

丝网印刷机是接纳丝网做版材，，，版面为网状或具有一定弹性的薄层，，，图文通透。属于孔板印刷机中代表性装备，，，分为平面丝网印刷机、、曲面丝网印刷机、、转式丝网印刷机等。
版膜——阻止油墨通过；；
图文——通过外力刮压将油墨漏印到承印物上。

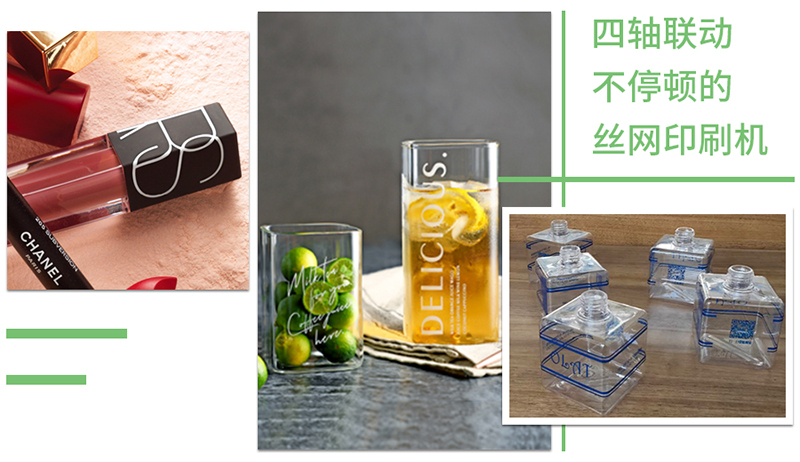

本次尊龙官方网站接纳新鲜出炉的A4伺服开发的四轴联动的丝网印刷机，，，可印刷截面为矩形，，，圆角矩形的方体物品。如瓶体、、口红盖等。
四轴联动丝网印刷机控制要点与难点
01
图案的完整性与连续性；；
控制难点在于盘算四根轴在整个印刷产品差别角度每个轴对应位置，，，包管四轴联动控制后丝网上图案不侧滑、、不拖沓、、不挤压、、不中止、、完整的印刷到产品的外外貌。
02
剖解产品模子；；
此次丝网印刷产品剖面为圆角矩形，，，分为平面印刷和圆弧角印刷。
03
平面与圆弧面的速率切换；；
印刷平面与圆弧角涉及速率比例的切换，，，需要在印刷圆弧角时提前减速，，，包管印刷的及格率。
04
起印点盘算；；
划定的零点参考点，，，通过递推替换重组二维数组，，，实现起印点开放可设置的功效。
印刷中圆弧倒角是重点，，，尤其是在印刷圆弧倒角的速率控制部分，，，控制欠好会导致平面印刷转圆弧倒角印刷不敷圆滑降低印刷品质。

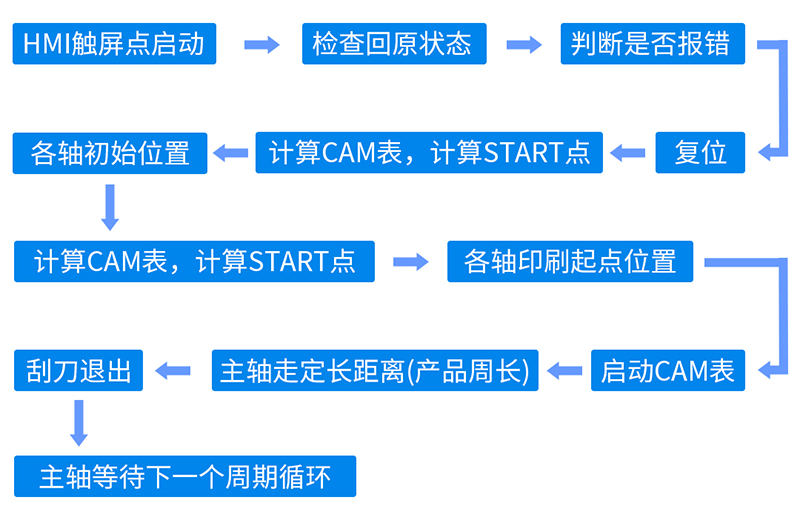

四轴联动丝网印刷机控制流程
尊龙官方网站方案
本次四轴联动丝网印刷机运用尊龙官方网站全套方案（HMI+PLC+伺服）实现控制。
全系统由集成运动控制、、顺序控制功效的CTH300-C系列运动控制器C36通过高速EtherCAT总线毗连4台尊龙官方网站高响应高精度的旗舰版A4伺服驱动系统，，，实现四轴联动控制；；所有的生产历程可以通过尊龙官方网站TP07i触摸屏举行控制。

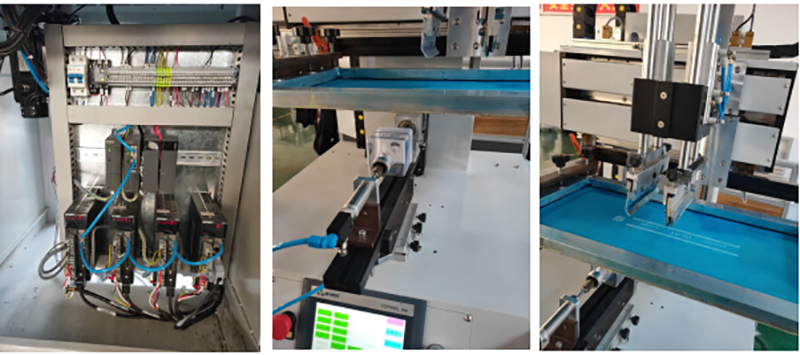

调试现场

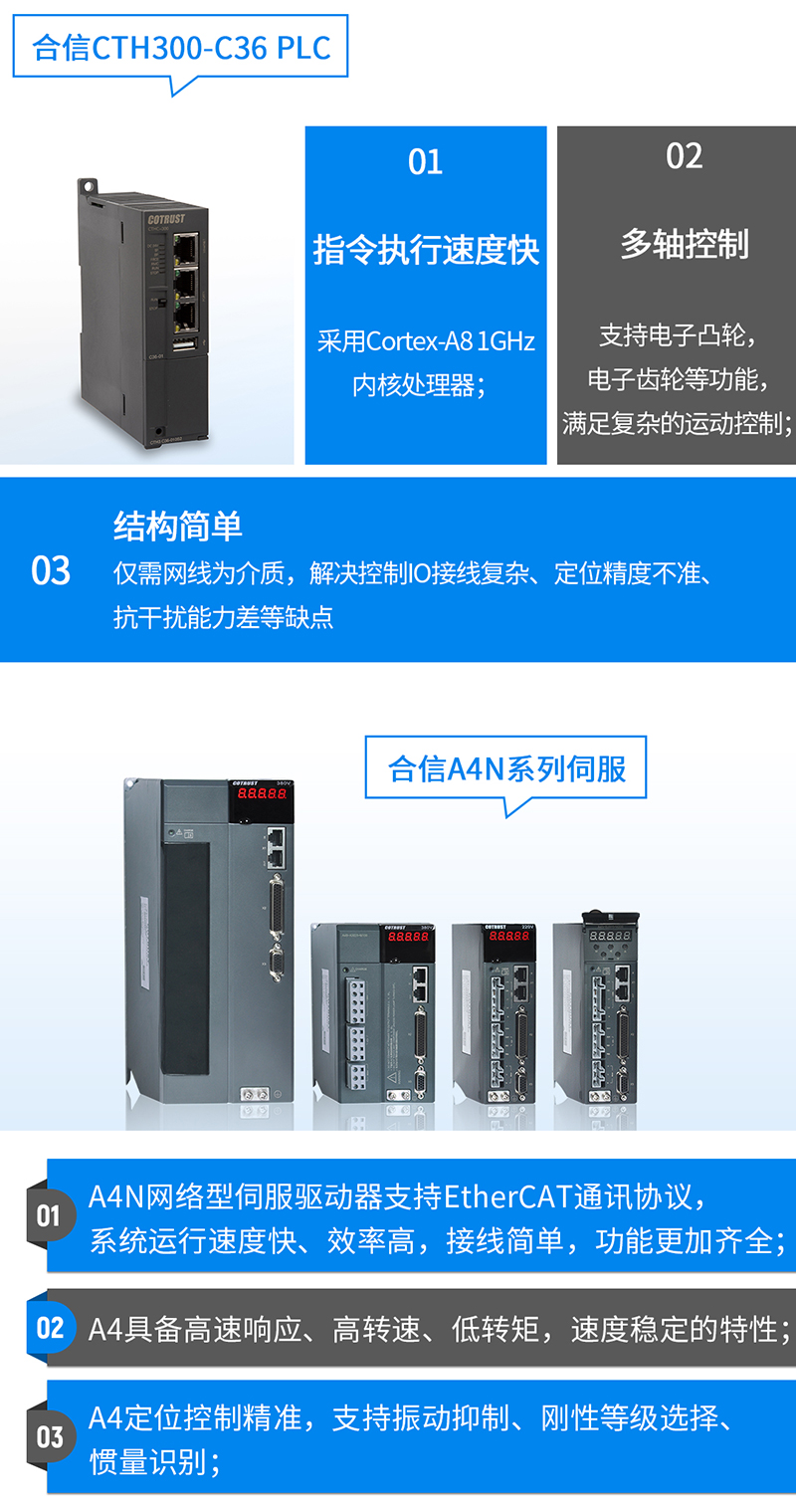

快速运算的C36&快速响应的A4N
尊龙官方网站全套方案可完善实现丝网印刷的快速、、连续印刷的完整性，，，任性选择不会错！！
贫困给我的客人来一杯Mojito，，，我喜欢他下单时的样子~
-
TP07I 以太网触摸屏（T07I-CH030）
订货号：CTS6?T07I-CH030
规 格：?7寸触摸屏，，，真彩LCD-TFT，，，分辨率800x480,256k色，，，1个RS485口，，，1个USB口，，，1个以太网口，，，支持WIFI扩展
审查详情 -
A4N网络型伺服驱动器
订货号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
规 格：A4N网络型：功率规模为0.1-7.5KW；；速率环带宽1.2KHz；；支持MODBUS RTU通讯协媾和EtherCAT通讯协议；；支持两路探针辅助功效，，，锁存位置；；可选配支持2500线增量编码器或17Bit总线式绝对值编码器；；支持振动抑制，，，刚性品级选择，，，惯量识别。
审查详情 -
CTH300 主控CPU（C37-02/C37-01/C36-01/C35-01）
订货号：CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
规 格：C37-02：32MB程序数据空间，，，120KB掉电坚持数据，，，55M扩展总线,支持CODESYS编程平台SP11版本；；（推荐） C37-01：32MB程序数据空间，，，64KB掉电坚持数据，，，55M扩展总线；；（推荐） C36-01：32MB程序数据空间，，，64KB掉电坚持数据，，，55M扩展总线；；（推荐） C35-01：32MB程序数据空间，，，64KB掉电坚持数据，，，55M扩展总线；；（推荐）
审查详情
