CTSC-200系列PLC在群控风冷（热）水机组中的应用
风冷式冷（热）水机组是中央空调的一种类型，，，通例的冷水出水温度在7～12℃之间，，，通过风机盘管或组合式空调器等最后系统处理后，，，进入室内凉风的温度为15～22℃之间，，，使人充分感受到中央空调的恬静。
实现空调系统治理系统的事情历程、组成、运行状态等集中监视、控制和治理，，，实现整个系统的智能化运行与治理已成为开展的趋势，，，并抵达疏散监控和集中治理的功效，，，使整个空调系统抵达最高的运行效率和准确的控制水平，，，创立经济高效的能源治理系统。
一、系统事情原理及工艺流程
大部份空调的负荷无论是阛阓、旅馆的中央空调负荷照旧生产线所用的工业冷水机组负荷，，，始终都处于动态转变之中，，，为顺应这种动态负荷的转变选用了多个压缩机或多个机组并通过人工的判断决议开启的机组（开启的压缩机则由控制器判断）数。
群控空调系统组成：：
☆动力元件（水泵）；；；
☆轴流风机
☆压缩机；；；
☆冷凝器；；；
☆收支水管道、风机盘管及风柜等；；；
☆？榛榈目刂葡低；；；
☆群控系统
？榛榈目刂葡低
风冷冷（热）水机组一般配有牢靠的单片机控制器，，，操作利便，，，可以就地控制。通常一个？榛橛3到8台单位机组并联组成，，，控制系统控制并联的单位？榛榈钠舳、阻止，，，凭证用户所需要的冷（热）量，，，提供响应温度的冷（热）水，，，能量调理规模广，，，很是节能。
群控系统由监控PC、CTSC 200系列 PLC、4套空调？榛榧跋喙卮衅髯槌。

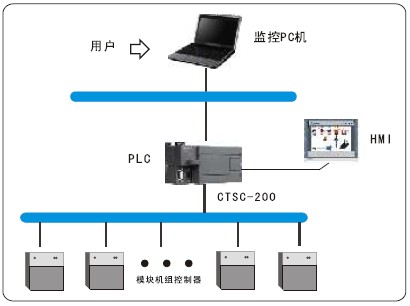

群控系统简图如下：：
二、电气系统控制方案
控制系统接纳TrustPLC CTSC-200 PLC及尊龙官方网站COPANEL触摸屏组成。
序号 | 名称及功效 | 型号 | 数目 |
1 | 触摸屏 | CTS6 TP07 | 1 |
2 | CPU | CTS7 216-2BD33-0X40 | 1 |
3 | 8DI/8DO | CTS7 223-1BH32 | 1 |
4 | 4AI | CTS7 231-0HC32 | 3 |
5 | 8DO | CTS7 222-1BF32 | 1 |
三、系统要求与控制要点
1）系统要求有3个通讯口，，，通俗小型PLC不可知足要求；；；
2）系统对？榛榻幽杉兄卫，，，漫衍式控制；；；
3）PLC与？榛橥ㄑ毒嗬虢显，，，需规范毗连通讯线；；；
4）机组加载或卸载需严酷凭证工艺流程，，，否则会使水管破碎造成机械损坏；；；
5）为顺应终端使用的动态负荷的转变，，，能自动加卸载空调机组，，，抵达节能环保的要求。
四、总结
群控风冷式冷（热）水机组一般是装置在室外，，，为利便布线，，，其集中控制柜也大多装置在室外，，，情形温度转变大，，，电气情形重大，，，要求PLC产品具有防雷、防潮、耐高温等特点。
TrustPLC CTSC-200系列PLC特有的3个通讯口的CPU216-2BD，，，集成了1个PPI口，，，一个PPI/自由通讯口，，，一个自由通讯口，，，很好的知足了群控系统的集中治理，，，漫衍式控制的要求
-
CPU226L,40点数字量,继电器输出（216-2BD33-0X40）
订货号：：CTS7 216-2BD33-0X40
规 格：：220VAC电源，，，24DI/16DO Relay ，，，程序空间72KB，，，数据空间110KB；；；，，，支持外部电池和存储卡
审查详情 -
EM221数字量输入？椋221-1BF32、221-1BH32、221-1BL32）
订货号：：CTS7 221-1BF32/221-1BH32/221-1BL32
规 格：：8DI/16DI/32DI×24VDC
审查详情 -
EM231四通道模拟量输入？
订货号：：CTS7 231-0HC32
规 格：：4AI×12BIT, 电流电压输入, 总线隔离
审查详情 -
EM223数字量输入输出？,晶体管输出（223-1BF32、223-1BH32、223-1BL32）
订货号：：CTS7 223-1BF32/223-1BH32/223-1BL32
规 格：：4DI/4DO, 8DI/8DO, 16DI/16DO, 24VDC
审查详情 -
TP07触摸操作面板
订货号：：CTS6 T07-CH020
规 格：：7.0英寸,800*480，，，TFT真彩，，，双通讯口
审查详情
