- 概览
-

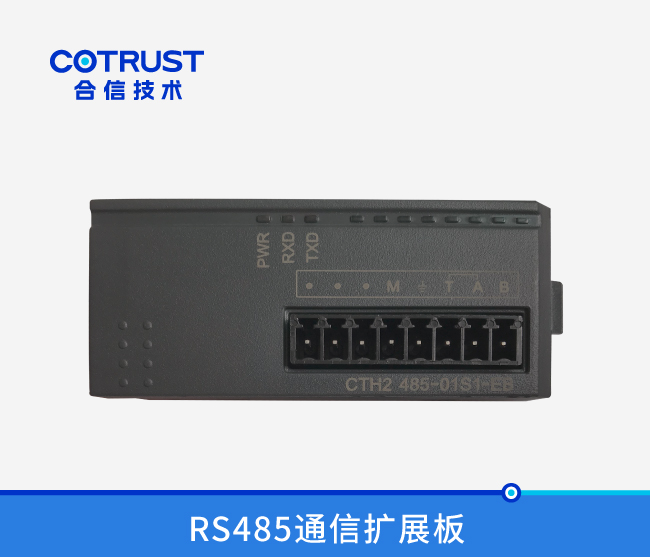

RS485通讯扩展板
订货号：：：CTH2 485-01S1-EB
规 格：：：一起RS485通讯扩展板隔离型
适用产品：：：CTH200(V5)系列的CPU：：： H226XL(V5)、、H226XM（V5）、、H226XC(V5)
CTSC-200(V5)系列的CPU: 226M(V5)、、226L(V5)、、226I(V5)、、226H(V5)
CTMC系列CPU
- 手艺参数
-
规格项目 CTH2 485-01S1-EB 适用产品 CTH200(V5)系列的CPU：：： H226XL(V5)、、H226XM（V5）、、H226XC(V5)
CTSC-200(V5)系列的CPU:
226M(V5)、、226L(V5)、、226I(V5)、、226H(V5)
CTMC系列CPU
集成与RSS485扩展的通讯功效说明 RS485通讯 通讯接口 2个通讯口：：： PORT0:PPI/自由口，，标准RS485电平 PORT1:PPI/自由口，，标准RS485电平 插上RS485扩展板并重新启动之后，，
PORT0：：：RS485，，PPI通讯口
PORT1：：：RS485，，PPI/自由通讯口
FPORT0：：：自由通讯口
PPI波特率(baud) 9.6k、、19.2k和187.5k 自由口波特率(baud) 1.2k ~ 115.2k 每段最大电缆长度 使用隔离中继器 波特率为187.5时1000米，，38.4k时1200米 未使用隔离中继器 50米 最大站点数 每段32个站，，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，，最多8个毗连，，每个毗连最大通讯200个字节 MPI毗连 （1PG/1OP）共8个，，2个保存 隔离 无 备注：：：CPU增添RS485扩展板后，，PORT0牢靠为PPI0不可切换，，把集成在CPU上的自由口FPORT0设置到RS485扩展板。使用要领与集成在CPU上的自由口使用一样。
- 典范应用
- 装置规格
-

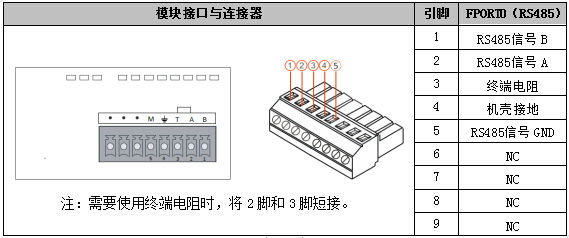

RS485扩展板通讯接口
注重：：：使用RS485扩展版后，，PLC的通讯口转变如下：：：
原通讯口：：：
PORT0：：：PPI/自由口，，标准RS485
PORT1：：：PPI/自由口，，标准RS485
插上RS485扩展板并重新启动之后，，通讯口变换如下：：：
PORT0（RS485，，PPI通讯口）PORT1（RS485，，PPI/自由通讯口），，FPORT0（自由口）
