- 概览
-
功效特点：：：

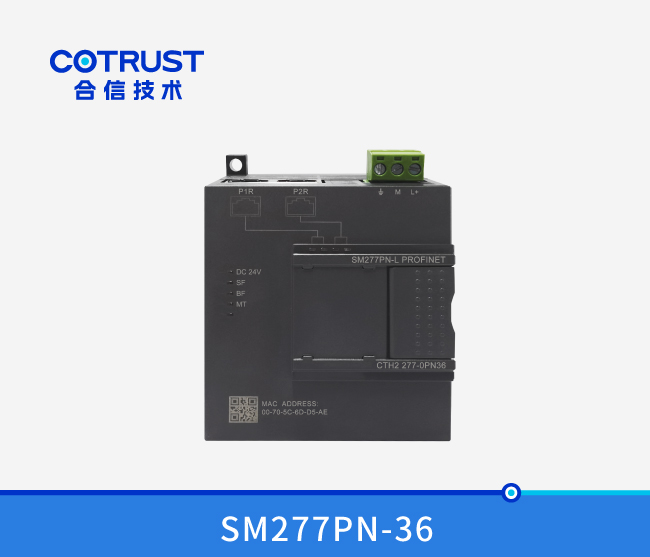

SM277PN-L：：：Profinet从站模？，，，仅支持RT实时通讯模式，，，最多可扩展8个CTH200系列IO模？椋ú话–AN模？、、、运控模？、、、称重等特殊模？椋
框架图 ：：：
- 手艺参数
-
产品型号 CTH2 277-0PN36 物理特征 尺寸（W×H×D） 71×80×62 mm 电源消耗 额定输入电压 24V DC 输入电压规模 20.4V~28.8V DC 输入电流 0.8A 极性反接；；； 有 总线电源电压 +5V DC 总线电源电流 1.1A 隔离 外部电源与系统电源隔离 电源；；； 供电电源端提供反接；；；すπЪ袄擞课展π LED指示灯特征 24V电源指示灯（绿色） ON = 24VDC供电正常 OFF = 无24VDC供电 SF指示灯（红色） ON = 扩展I/O总线故障或者PROFINET模？楣收 OFF = 无错 BF指示灯（红色） ON = PROFINET总线通讯故障（未毗连交流机，，，未检测到网络） Blinking = 组态设置纷歧致 OFF = 无错 MT指示灯 (黄色) （维护指示灯） ON = 丧失同步 OFF = 无错 P1R/P2R口指示灯（绿色） ON = 有到交流机/PN主站的毗连 OFF = 没有到交流机/PN主站的毗连 P1R/P2R口指示灯（黄色） ON = 有到交流机/PN主站的数据收发 OFF = 没有到交流机/PN主站的数据收发 扩展I/O能力 每从站支持最多模？槭 8（数字量模？、、、模拟量模？、、、温度模？、、、PID控制模？，，，不包括其他类型的模？椋 协议类型 CTH200 PLC自界说4MHZ总线协议 每从站IO最大设置 模拟量IO最大设置可达56AI/28AQ 数字量IO最大设置可达224DI/224DQ PROFINET通讯口 通讯接口 1个双RJ45口 数据传输速率 以太网服务的传输率为：：：100 Mbps PROFINET的传输率为：：：100 Mbps，，，全双工 所支持以太网服务 ping、、、arp、、、网络诊断 (SNMP)/MIB-2、、、LLDP 实时性 RT：：：支持，，，最小周期1ms IRT：：：不支持 第三方PROFINET主站 支持 从站间通讯距离最长 100m （100BASE-TX） 拓扑结构 支持星形、、、树形、、、线型拓扑结构 不支持环形拓扑结构 隔离 通讯口隔离 硬件组态功效 导入的文件类型 PROFINET GDS文件XML名堂 第三方PN主站 添加的CTH2 277-0PN36模？橹С8个槽位的扩展 扩展模？榭商砑邮至、、、模拟量、、、温度模？楹蚉ID控制模？，，，其他的模？椴豢商砑
- 典范应用
- 装置规格
-
接线规格
CTH2 277-0PN36接口示意图
CTH2 277-0PN36接口界说
外部电源接口界说
3位可拆卸端子
符号
信号界说
L+
24V电源正
M
24V电源负
大地
双RJ45接口界说
双RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据吸收正端
4
--
--
5
--
--
6
RX-
数据吸收负端
7
--
--
8
--
--
毗连器外壳
PE
机壳接地
装置尺寸

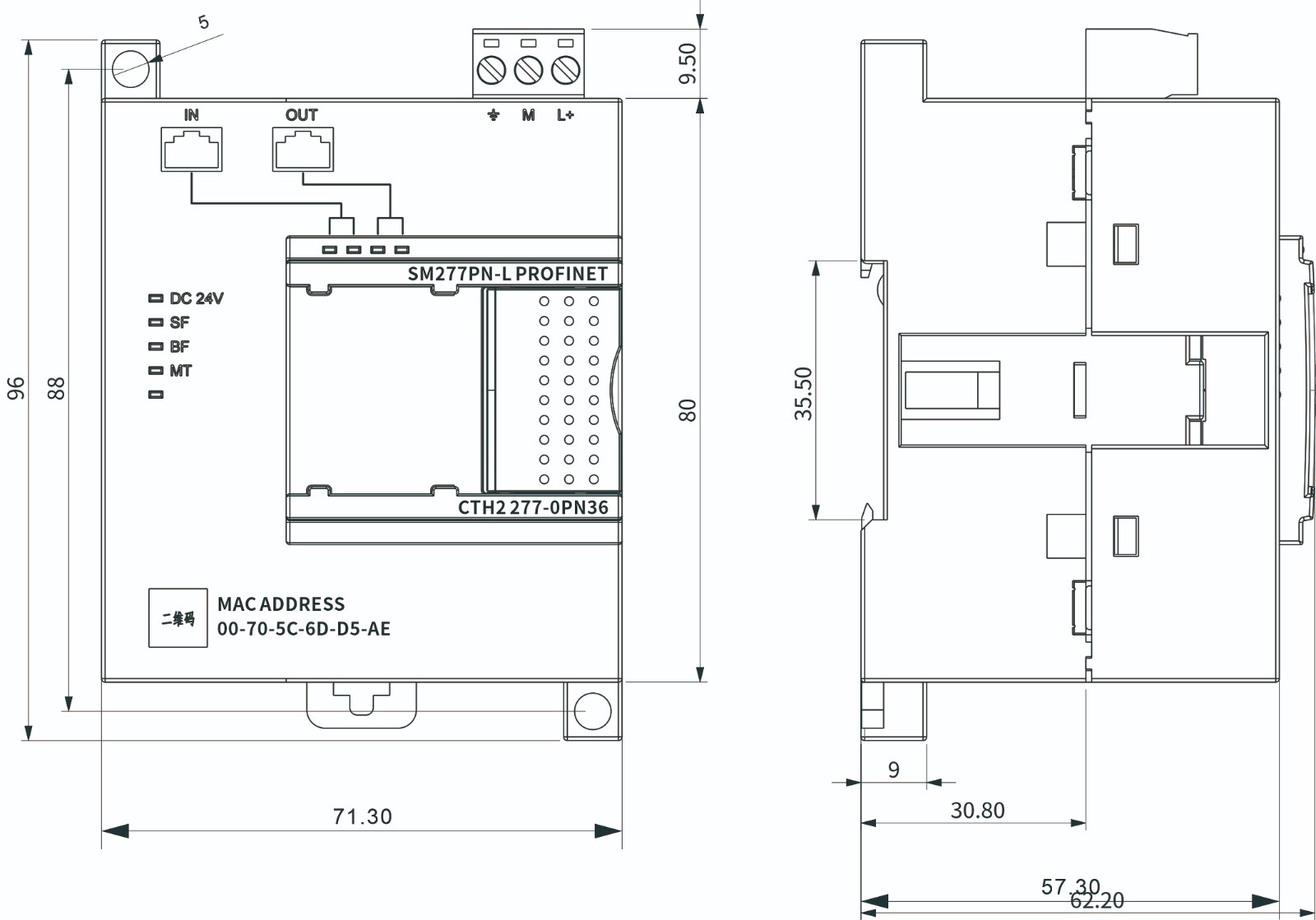

CTH2 277-0PN36模？有装置孔，，，可以很利便地装置在背板上，，，模？樽爸贸叽缂4-6：：：
图4-6 装置尺寸图
装置要领
在装置和拆卸CTS7/CTH2 277-0PN36模？时，，，必需预先接纳适当的清静步伐并且确认CTS7/CTH2 277-0PN36模？的供电被切断。。
CTS7/CTH2 277-0PN36模？既可以装置在控制柜背板上，，，也可以装置在标准DIN 导轨上；；；既可以水平装置，，，也可以笔直装置。。
w 装置面板
1）凭证图4-6的尺寸要求定位打孔；；；
2）用合适的螺钉将模？槔慰吭诒嘲迳；；；
3）若是使用了扩展模？，，，将扩展模？榈谋馄降缋铝角案窍旅娴睦┱箍。。
w DIN 导轨装置
1）将导轨牢靠在背板上；；；
2）翻开模？榈撞康DIN夹子，，，将模？楸巢靠ㄔDIN导轨上；；；
3）若是使用了扩展模？，，，将扩展模？榈谋馄降缋铝角案窍旅娴睦┱箍；；；
4）旋转模？樘DIN导轨，，，合上DIN夹子；；；
5）仔细检查模？樯DIN夹子与DIN导轨是否细密牢靠好；；；
6）为阻止模？樗鸹，，，不要直接按压模？檎，，，而要按压装置孔的部分。。
当模？在震惊较量大的使用情形或者接纳笔直装置方式时，，，应该使用DIN导轨挡块。。若是系统处于高震惊情形中，，，使用背板装置方式可以获得较高的震惊；；；て芳。。
