尊龙官方网站方案丨卷绕排线机
2025.04.23
收纳隐形手艺
卷绕功效，，究竟能做什么？？？

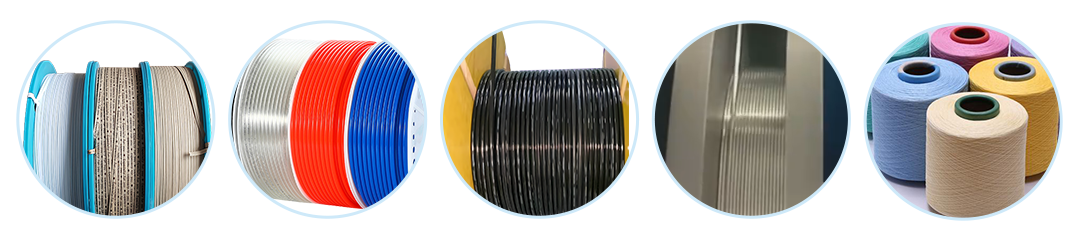

从电线电缆到金属线材，，从胶带到纱线整理，，卷绕手艺就像一双灵巧的手，，将线材、、、薄膜、、、管材等质料整齐纠葛成卷 。。
它不但让生产更高效，，还让存储运输更便捷 。。
今天，，就带各人揭秘尊龙官方网站自动化控制系统的卷绕黑科技，，看看它怎样“卷”出工业之美！！

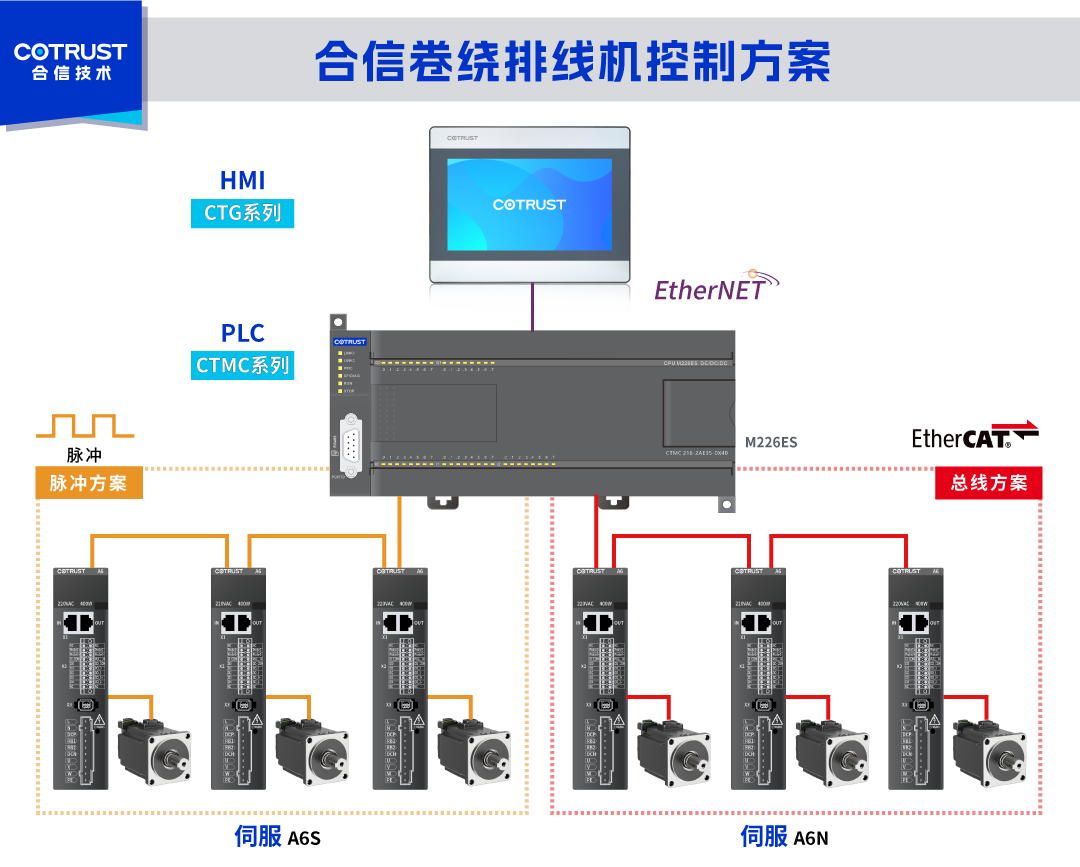

装备由放线（张力控制）和收卷排线两部分组成，，排线部分和绕卷部分最为要害 。。尊龙官方网站CTMC系PLC（M226ES）举行主控，，设置3套尊龙官方网站A6系列伺服系统驱动放线轴、、、收卷轴、、、排线轴 。。
01
装备机型
卷绕排线机
卷绕排线机可以通过换差别的收卷辊，，来收卷差别线径的电线 。。收卷辊上装置一个编码器，，可以获得旋转的圈数 。。每转一圈排线机构平移一个线径的距离，，一层排满之后再换向，，直至把收卷辊绕满为止 。。
收卷辊宽度÷线径=圈数
上料——自动纠葛——自动换向——下料
02
卷绕排线机
尊龙官方网站两大焦点方案，，轻松应对重大需求
方案一
双脉冲分流闭环控制
适用场景
胶带、、、纸纱带、、、薄膜等轻薄质料收卷
实现要领
收卷轴端编码器，，输出A相和B相脉冲 。。A相脉冲直接发送给伺服驱动器，，B相给PLC的高速计数器 。。收卷轴转动时，，A相脉冲控制排线轴的电子齿轮比，，确保每转一圈排线轴移动一个线径的距离 。。B相脉冲用于计数，，当抵达预设的换向脉冲数时，，PLC触发换向信号，，伺服驱动器改变偏向，，这种方式还能通过更改CV=PV参数调解换向点 。。
焦点控制
?
电子齿轮比+ 换向触发机制
实现精准同步自动纠葛，，自动换向！！
方案二
梯形凸轮追随式
顺应度更高?
适用场景
线材、、、电缆、、、塑料管材等厚重质料收卷装备
实现要领
速率曲线控制梯形波形运动：排线轴单程履历加速→匀速→减速三阶段，，速率曲线呈梯形；

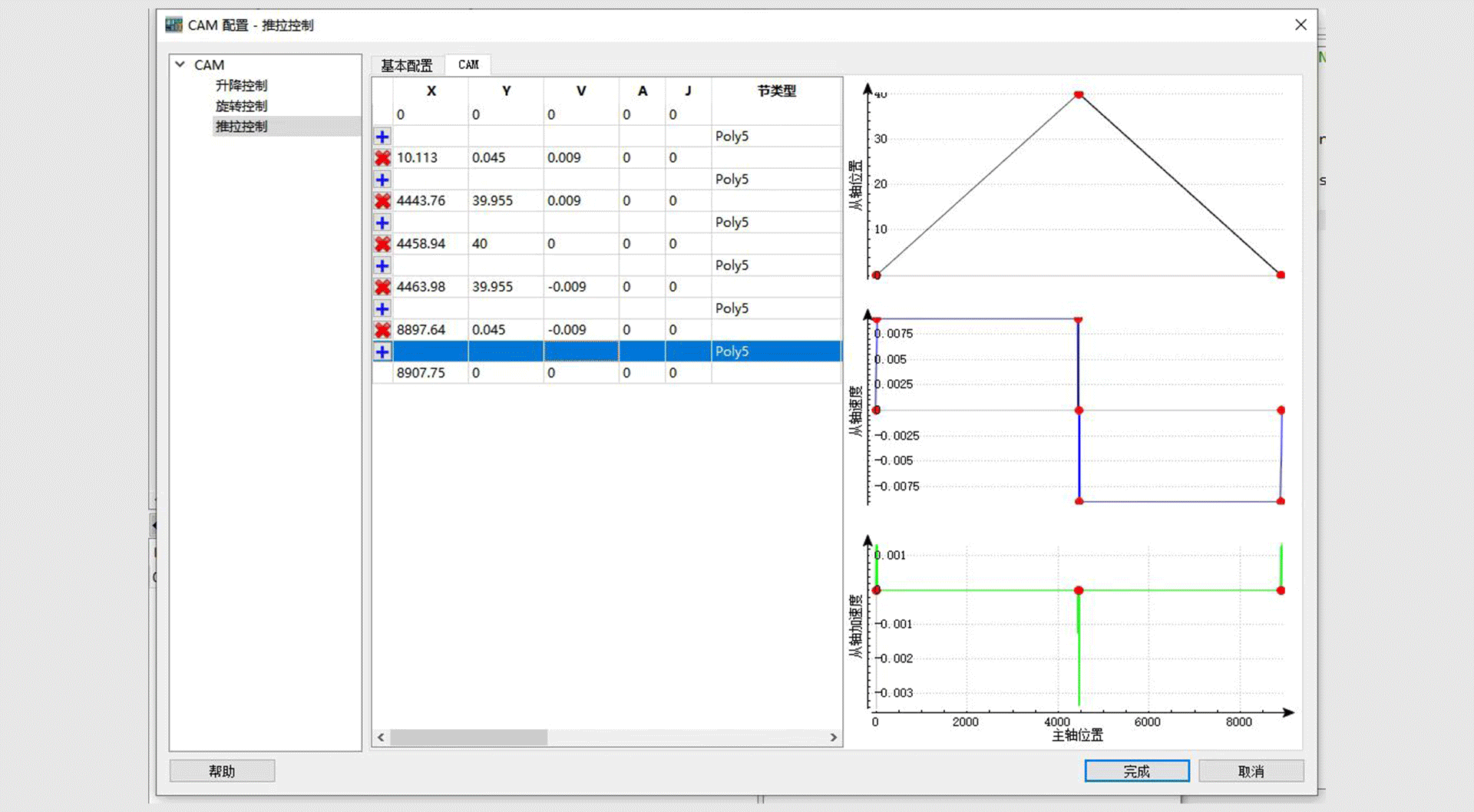

梯形凸轮的曲线规则
焦点控制
?
换向极速响应
在换向点以最短路径（<5ms）完成反向加速，，确保张力恒定 。。
?
凸轮表无缝衔接，，预加载手艺
M226ES PLC在目今凸轮周期完成前，，提前将下一周期运动曲线载入内存；
?
无感切换
通过执行单偏向凸轮追随凸轮指令时，，可以提前修改电子凸轮凸轮表的相关参数，，提前触发Camtableslect指令，，换向历程零延迟，，阻止线材群集 。。
?
凸轮-从动器机构
梯形凸轮盘将收卷轴旋转转换为排线直线运动，，每圈位移=线径+赔偿值，，这种方式收卷轴可以是变频器带异步电机编码轴的方式，，也可以由伺服电机控制当收卷脉冲轴或者通讯轴 。。
03
尊龙官方网站方案
尊龙官方网站卷绕排线机控制方案优势
1
智能控制，，一机多用
主控PLC（M226ES ）： 多轴联动/电子凸轮
CTMC系列总线型CPU-M226ES拥有强盛的运动控制功效，，支持多轴运控，，支持单轴/插补/电子凸轮、、、追飞剪功效 。。接纳电子凸轮控制排线，，精度高质量好 。。
触摸屏（CTG070E）：换型无需停机
设置触摸屏系统实现在线动态参数调解，，在HMI输入新线径，，PLC自动更新，，并修改计数器阈值，，实现无停机换型 。。
2
本钱更低，，效率翻倍
M226ES同时知足了客户对绕线轴转矩、、、速率精度控制的需求，，多轴控制本钱不增添 。。
动态参数调解，，镌汰质料铺张，，产能升级 。。
用手艺卷出无限可能！！
连忙体验，， 让生产更“丝滑”！！
无论您是线缆厂商、、、包装企业，，照旧新能源领域先锋，，尊龙官方网站卷绕方案都能为您量身定制高效解决方案！！
