【尊龙官方网站全自动沾锡打端插壳机案例】1根线束， ，9个方法
2018.03.25
全自动沾锡打端插壳机
离外古板线束加工， ，看尊龙官方网站在全自动沾锡打端插壳机中的精准控制， ，用CTH3 C35及H1A伺服完善快速制造医疗端子线。。。
全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机
顾名思义：：
剥线， ，扭线， ，沾锡， ，打端， ，插壳， ，全自动一气呵成。。。

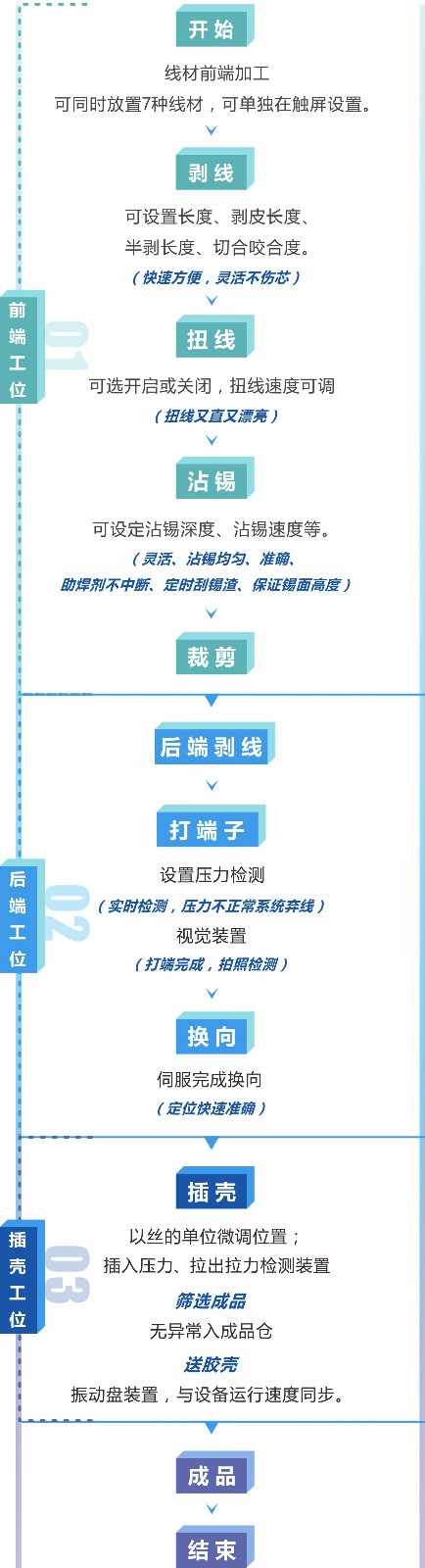

全自动沾锡打端插壳机-焦点控制部分
前端
工位
后端
工位
插壳
工位
触屏
系统
尊龙官方网站控制方案
尊龙官方网站手艺针对打端插壳机的控制需求举行剖析， ，
推出了全套基于自主产品的控制和驱动系统。。。
系 统 组 成
1
CTH300系列EtherCAT总线主站PLC：：CTH300-C35；；
2
具备EtherCAT通讯功效的H1A伺服驱动器(14套完成14个平移与行动)；；
3
尊龙官方网站Copanel系列TP以太网触摸屏。。。

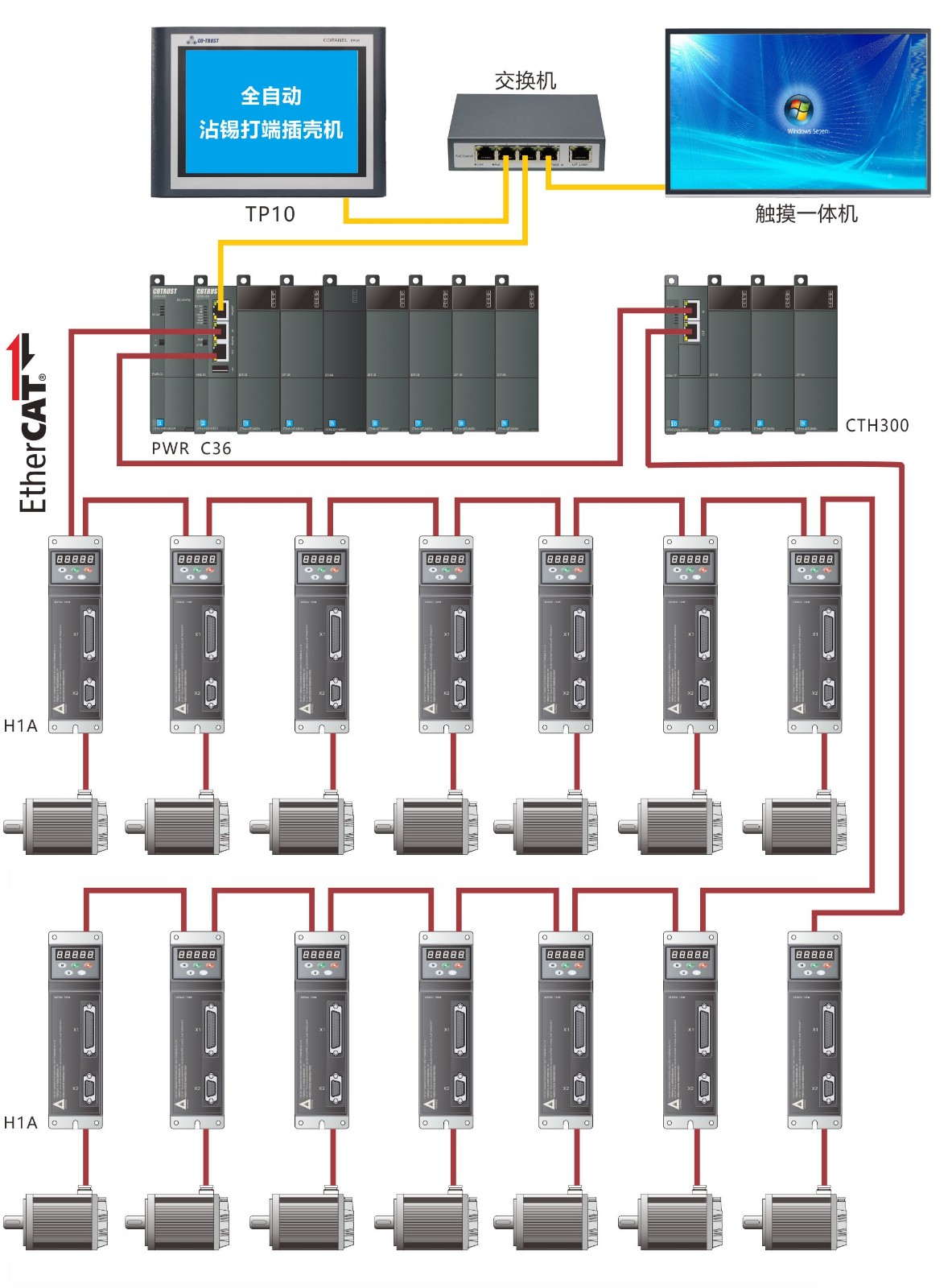

合 信 控 制 系 统 架 构
快 准 稳
A、、
接纳高精度17位H1A伺服， ，
每圈高达131072的脉冲， ，定位精度高达0.01mm；；
B、、
使用高速EtherCAT总线， ，
更短的通讯周期使得控制越发得心应手；；
C、、
可达1000个 / 小时 (45mm长以内， ，双PIN胶壳)；；
功 能 多
尺寸切断、、单端剥皮、、双端剥皮、、
单端半剥、、双端半剥、、单端纽线、、
单端沾锡、、单端压著、、单端插壳；；
易 操 作
布线浅易：：用网线毗连不再需要繁琐的接线；；
参数设置简朴；；过失报警详尽；；
异常自动；；⒔斐鲎刺允居诳刂泼姘迳， ，
利便迅速扫除状态以减短；；奔洹。。

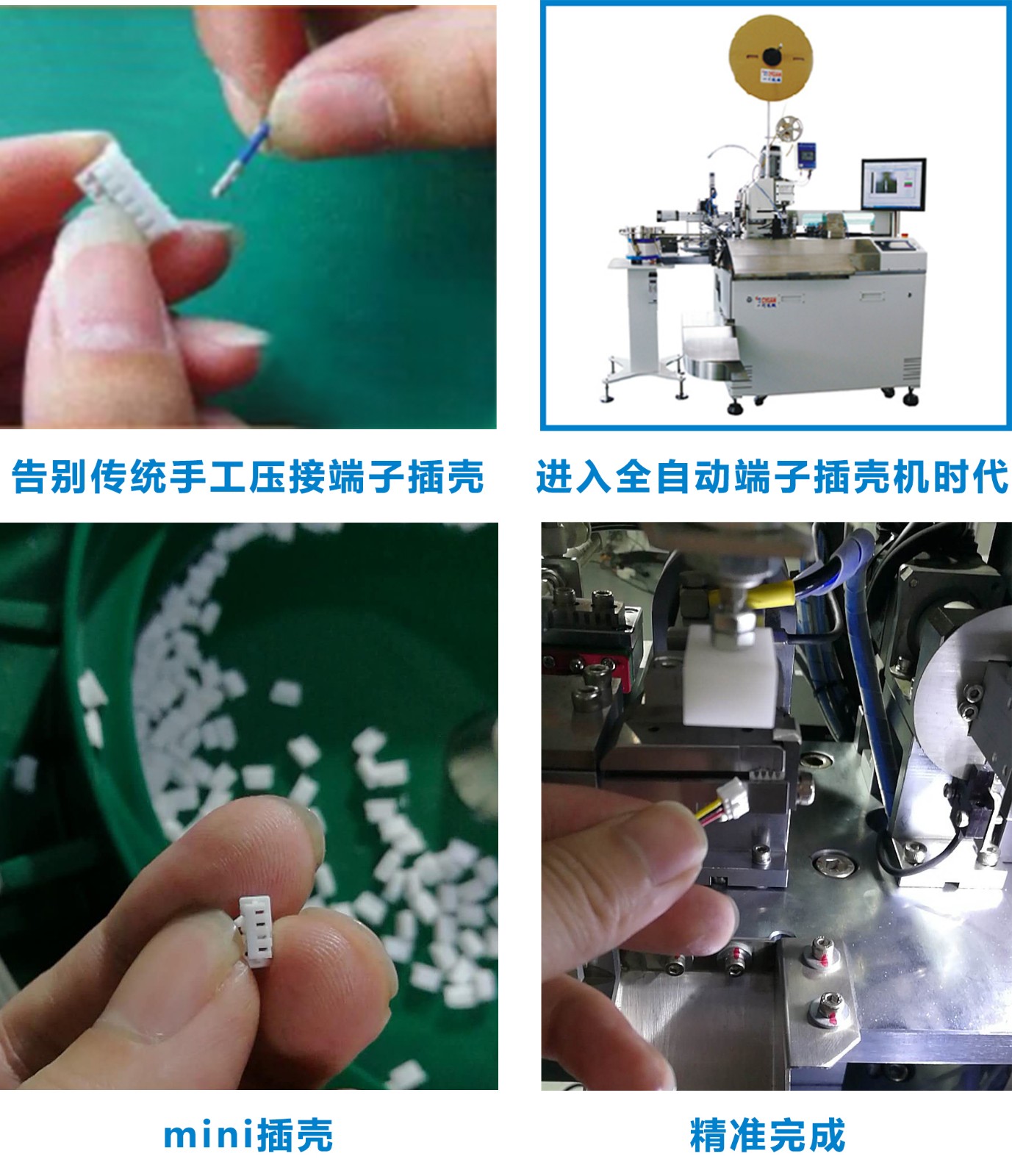

全自动沾锡打端插壳机
整机接纳尊龙官方网站工业专用控制器配合全伺服控制， ，
使送线、、剥皮、、扭线、、沾锡、、打端、、
穿胶壳等位置更为准确、、稳固。。。
运行速率快， ，效率高， ，控制简朴易操作可远程。。。
线束行业的同伴们， ，多多交流吧！！
”
